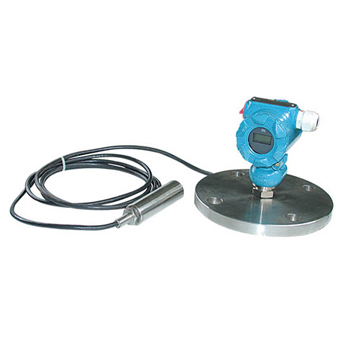

JP-DBS50系列投入式液位變送器是基于所測液體靜壓與該液體的高度成比例的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性校正，轉化成標準電信號（一般為4～20mA）。
DBS50系列投入式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、0～5v、0～10mA等標準信號輸出方式由用戶根據需要任選。
一、投入式液位變送器工作原理:
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?/span>
Po：液面上大氣壓
H：變送器投入液體的高度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以計算出液位深度。
二、投入式液位變送器功能特點：
1.穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。
2.具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器會自動限流在 35mA以內。
3.固態結構，無可動部件，高可靠性，使用壽命長。
4.安裝方便、結構簡單、經濟耐用。
三、投入式液位變送器技術參數：
測量范圍：0～35 米
大過載：不超過管長1.5倍
測量形式：平衡罩式
精度等級：0.5%F·S
電源電壓：24VDC
負載電阻：≤ 500 Ω<
測量介質：各種液體
長期穩定性：±0.2% F·S/ 年
環境相對濕度：0～95%
補償溫度：0～70 ℃
工作溫度：-40 ～240℃ 高溫度可以做到 350 度（需定做）
四、投入式液位變送器結構特點：
外殼： 壓鑄合金鋁
主體結構材料： １Cr18Ni9Ti
電氣接口： M20×1.5
五、電容式液位計選型表：
| 代 碼 | 說 明 | ||||||
|
JP- DBS50 |
投入式靜壓式液位變送器 | ||||||
| 儀表類型 | 1 | 纜式(傳感器裝在底部，直接接觸液體介質) | |||||
| 2 | 桿式(傳感器裝在底部，直接接觸液體介質) | ||||||
| 3 | 防腐式 | ||||||
| 4 | 導壓桿式(傳感器裝在上部，不直接接觸介質) | ||||||
| 安裝方式 | T | 支架安裝 | |||||
| N | 法蘭安裝DN25 PN1.0 | ||||||
| Y | 特別約定 | 桿式 | |||||
| 探桿形式 | 1 | 304 | |||||
| 2 | 316 | ||||||
| 3 | 316L | ||||||
| 4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||
| 5 | 聚四氟乙烯(聚丙烯法蘭) | ||||||
| 顯示方式 | O | 無表頭顯示 | |||||
| Z | 帶電流表指示（0~100%刻度） | ||||||
| X | 帶液晶數字顯示 | ||||||
| 配重情況 | 0 | 無需配重 | |||||
| W | 需要配重 | ||||||
| 安裝高度 | □□□mm | ||||||
| 測量高度 | □□□mm | ||||||
| 被測介質密度 | □□□g/cm3 | ||||||
