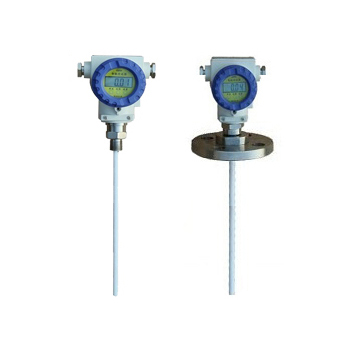

JP-BUS640電感式液位變送器為直桿式，螺紋或法蘭安裝方式，是的根據電容感應原理，利用測量介質電容的變化來測量容器內液面高低的物位儀表。
電容式液位變送器可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。
一、測量原理：
電容式液位計是由一根金屬棒或者四氟棒插入容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。
二、使用范圍：
電容式液位計適合酸類，堿類，氯化物，有機溶劑，液態CO2，氨水，PVC粉料，灰料，油水界面，中藥等液體位測量。
三、技術指標：
1.量程：0～125～3000mm（桿式）；
2.精度：0.5%；
3.供電：24VDC；
4.輸出：4～20mA；
5.環境溫度：-40-85℃；
6.防護等級：IP65；
7.防爆等級：dIICT6。
四、產品特點：
1.結構簡單，無任何可動或彈性元部件，因此可靠性高，維護量少。一般情況下,不必進行常規的大、中、小維修。
2.多種信號輸出，方便不同系統配置。
3.適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
4.特別適用于酸、堿等強腐蝕性液體的測量。
5.完善的過流、過壓、電源極性保護。

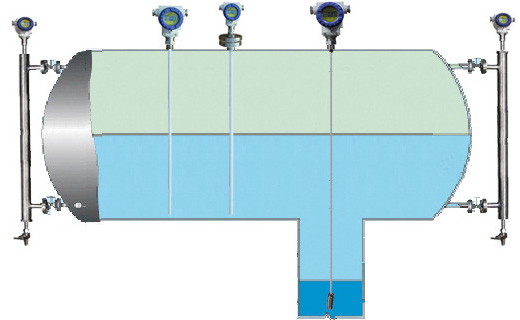

五、電容式液位計安裝示意圖：
六、電容式液位計選型表：
| 代 碼 | 說 明 | ||||
| JP-BUS640 | 電容式液位計 | ||||
| 儀表類型 | 301 | 桿式 | |||
| 302 | 纜式 | ||||
| 303 | 同軸護套 | ||||
| 303W | 帶外接筒（側裝式） | ||||
| 安裝方式 | L | 螺紋、支架安裝 | |||
| D | 法蘭安裝 | ||||
| 探桿形式 | A | 不銹鋼直桿 | |||
| B | 四氟直桿 | ||||
| C | 四氟纜式 | ||||
| 待標明的數據 | B1 | 標注被測介質 | |||
| B2 | 標注實際操作溫度 | ||||
| B3 | 標注實際操作壓力 | ||||
| B4 | 標注訂貨長度 | ||||
