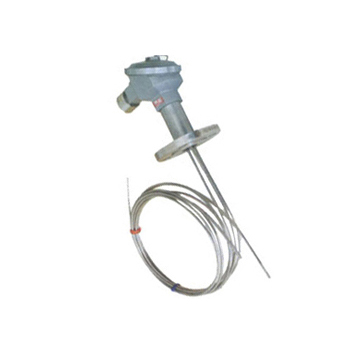

WR□-D多點熱電偶用于現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。
1、主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
2、型號及規格
| 型 號 | 分度號 | 測溫范圍℃ | 測溫點數 | 保護管材料 |
| WRN-230D | K | 0～1000 | 2～12 |
304不銹鋼 316不銹鋼 GH2520 GH3030 |
| WRE-230D | E | 0～800 | ||
| WRN-430D | K | 0～1000 | ||
| WRE-430D | E | 0～800 |
(2) 多點熱電偶 保護管其余材質根據協議訂貨;
(3) 多點熱電偶 外保護管用戶應自備
3、安裝固定形式
固定螺紋
| 測溫點數 | M | D | H | h | SW | d |
| 2～6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
| 7～12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
固定法蘭
| 測溫點數 | D | D1 | D2 | H | do | d |
| 2～6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
| 7～12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
4、選型須知
(1) 型號
(2) 分度號
(3) 精度等級
(4) 熱電偶點數
(5) 安裝固定形式
(6) 保護管材質
(7) 長度或插入深度
例： 多點熱電偶 ， K 型， 3 點。 L 級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2
