熱電阻

鎧裝熱電阻

產品優勢：

合作客戶：

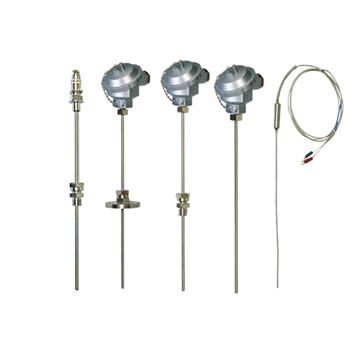

WZ□K鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，的WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

　　鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。

鎧裝熱電阻可用于測量-200～600℃范圍內溫度，可直接用銅導線和二次儀表連接使用，由于鎧裝熱電阻具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供溫度變化信號。

一、工作原理：

在溫度作用下，熱電阻絲的電阻隨之變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。

二、主要技術指標：

1.熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0），

分度號Pt100：A級 R0=100±0.06Ω；B級 R0=100±0.12Ω，R0/R100=1.3850

2.量程規格

三、鎧裝熱電阻選型表：

WZ□K－□□□□□－□-□/□-□鎧裝熱電阻
代號	熱電阻類型
P	Pt100分度號\|鉑熱電阻
C	Cu50分度號\|銅熱電阻 -50～150℃
代號	測溫元件形式
K	鎧裝熱電阻芯子\|鎧裝熱電阻芯子的直徑為Ф6mm
代號	熱電阻對數
省略	單支式
2	雙支式
代號	安裝固定裝置
1	無固定裝置
2	固定螺紋(螺紋M27×2)
3	活動法蘭
4	固定法蘭
5	活動法蘭角尺型
6	錐形盲孔管
代號	接線盒形式
3	防水接線盒
4	隔爆接線盒
5	不銹鋼接線盒
代號	保護管外徑 mm
0	ф12
1	ф16
2	ф20
代號	保護管材料	說明
1	1Cr18Ni9Ti	常用的熱電偶保護管
3	304	耐腐蝕優于1Cr18Ni9Ti的金屬護管
6	316	能抗化工過程的絕大多數強腐蝕的金屬護管
代號	長度 mm/插深mm
L/l	□□□mm/□□□mm
代號	熱電阻精度等級
省略	B級(國內常規供貨)
I	A級
