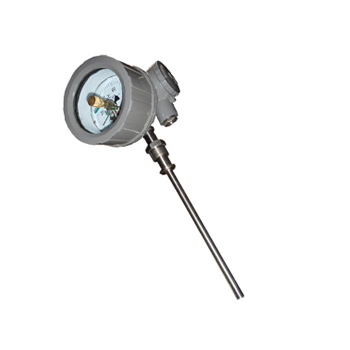

WSSX-B系列防爆電接點雙金屬溫度計可以直接測量現場存在碳化物等爆炸物各過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
一、結構與工作原理：
1、儀表外殼采用隔爆結構，當其外殼內部的爆炸性混合物因受到火花或電弧影響，發生爆炸時，不至引起外部爆炸性混合物爆炸，從而達到防爆的目地。
2、儀表是利用溫度變化時帶動觸點變化，使其產生的位移，經過傳動機構放大后，指針將被測壓力值，在刻度盤上指示出來，同時指針帶動電接裝置的活動觸頭，當溫度達到預定值時，活動觸頭與設定針的觸頭接觸，接通電路。當其與上下限觸點接觸或斷開時，使電路中的繼電器動作，從而自動控制和報警。
3、進線橡膠密封圈內徑○10mm,邵爾氏硬度45-55配用電纜外徑○9.8mm，500VBX型肆芯橡皮線(4XI)
二、技術參數：
1.標度盤公稱直徑：100；
2.熱響應時間：≤40S；
3.隔爆等級：dIIBT4；
4.額定功率：10VA；
5.高工作電壓：24V；
6.高工作電流：0.7A
三、外形尺寸：
| 形式 | D | A | B | E | d |
| 電接點軸向型 | 130 | 65 | 190 | - | Φ8 |
| 電接點萬向型 | 130 | 60 | 215 | 110 | Φ10 |
四、防爆電接點雙金屬溫度計型號及規格:
| 型號 | 測溫范圍℃ | 精度等級 | 保護和材料 | L | 安裝固定裝置 |
| WSSX-410B |
-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
75 100 150 200 300 400 400 500 750 1000 |
無固定裝置 |
| WSSX-480B | |||||
| WSSX-411B | 可動外螺紋 | ||||
| WSSX-481B | |||||
| WSSX-412B | 可動內螺紋 | ||||
| WSSX-482B | |||||
| WSSX-413B | 固定螺紋 | ||||
| WSSX-483B | |||||
| WSSX-414B | 固定法蘭 | ||||
| WSSX-484B | |||||
| WSSX-415B | 卡套螺紋 | ||||
| WSSX-485B | |||||
| WSSX-416B | 卡套法蘭 | ||||
| WSSX-486B |
防爆電接點雙金屬溫度計選型須知:
1)型號;
2)精度等級;
3)測溫范圍;
4)電接點位式調節;
5)安裝固定形式;
6)插入深度。
